自动雨量气象监测系统一体化解决方案

发布时间:2017-09-29  浏览量:10143

自动雨量气象监测系统一体化解决方案

汛期安全度汛是 防治自然灾害的重点和难点,目前我国各地区域相关管理部门在安全度汛管理上普遍存在以下困难:
① 度汛场所地域分布较为分散,偏僻,交通不便;
② 安全隐患较大,常在雨季汛期易发、突发;
③ 管理人员较少,汛期常常顾此失彼;
④ 度汛场所无电源;

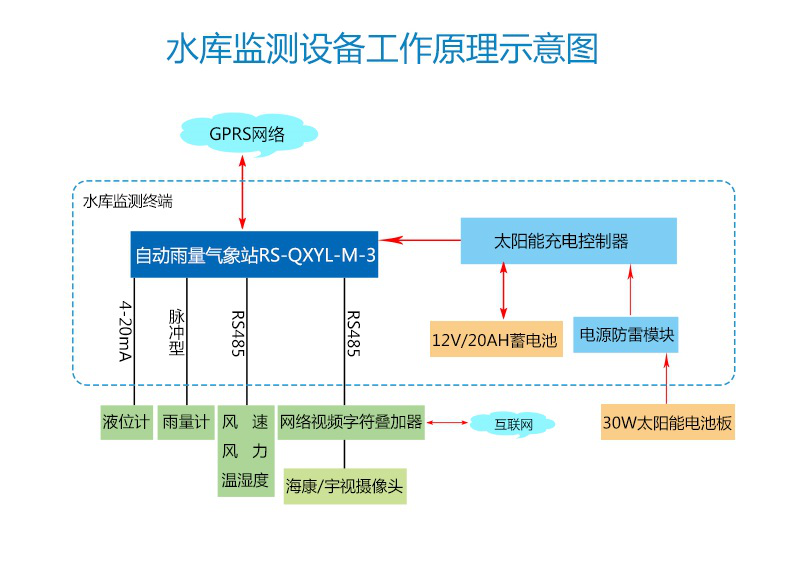

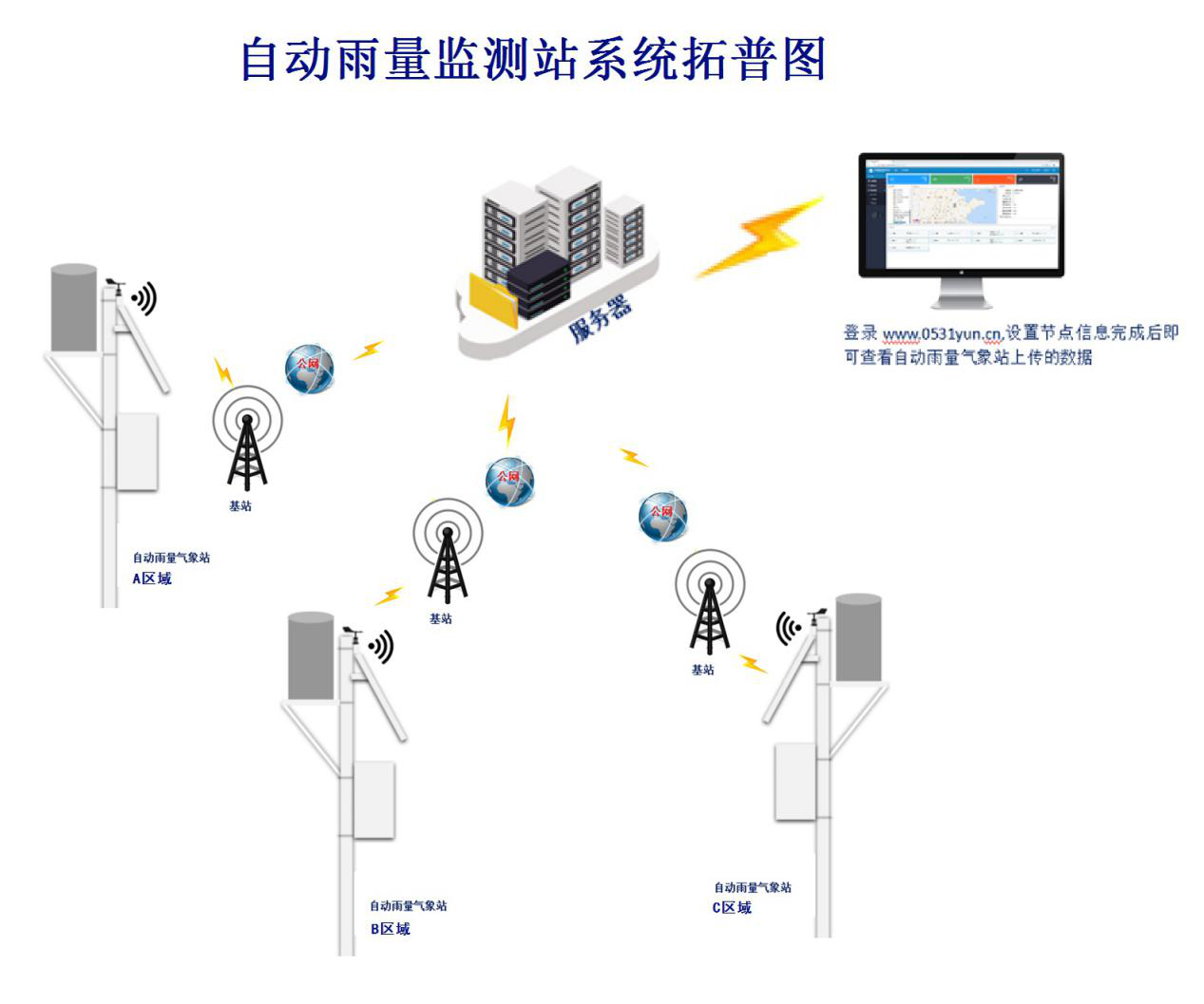

针对以上管理难点,安装自动雨量气象监测系统,实时监测降雨量状况,是掌握度汛区域状态、预警安全事故、辅助防汛抗洪的必要手段。自动雨量气象监测系统,系统适用于水文部门对江、河、湖泊、水库、渠道和地下水等水文参数进行实时监测。监测内容包括:空气温度、湿度,风速,风向、降雨量、水位等。自动雨量气象监测系统将有数据采集系统图,太阳能供电系统,全天候防护箱和气象观测支架,视频监控系统,中心主控系统(服务器、管理平台)组成。
RS-QXYL-M自动雨量气象站是一款户外测试雨量专用控制主机。该设备可采集1路雨量(总雨量+瞬时雨量+日雨量+当前雨量+10分钟降雨量)、1路风力风速、1路风向、1路百叶箱温湿度、1路液位采集(用于监测水库液位高度),供电采用太阳能系统供电,内置宽温胶体免维护蓄电池,主要用于水库预警、山洪监测等没有市电供电的场合。该设备可通过GPRS/4G方式将数据直接上传至我司环境监控云平台,客户可随时随地通过网页登陆或通过APP查看数据及管理设备。

数据采集系统


翻斗式脉冲雨量计
本仪器为降水量测量一次仪表,其性能符合 标准GB/T 21978.2-2014《降水量观测要求》要求。本仪器的核心部件翻斗采用了三维流线型设计,使翻斗翻水更加流畅,且具有自涤灰尘、容易清洗的功能。




气象百叶箱温湿度传感器
百叶箱温湿度可广泛适用于环境检测,设备采用标准MODBUS-RTU 通信协议,RS485信号输出,通信距离更大 可达2000米(实测)。该变送器广泛适用于需要测量环境温湿度的各种场合,安全可靠,外观美观,安装方便,经久耐用。




风速传感器
RS-FSJT-N01风速变送器,外形小巧轻便,便于携带和组装,三杯设计理念可以有效获得风速信息,壳体采用聚碳酸酯复合材料,具有良好的防腐、防侵蚀等特点,能够保证变送器长期使用无锈琢现象,同时配合内部顺滑的轴承系统,确保了信息采集的 性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风速测量。




风向传感器
RS-FXJT-N01风向变送器,外形小巧轻便,便于携带和组装,全新的设计理念可以有效获得风向信息,壳体采用聚碳酸酯复合材料,具有良好的防腐、防侵蚀等特点,能够保证变送器长期使用不变形,同时配合内部顺滑的轴承系统,确保了信息采集的 性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风向测量。




液位传感器
PM200系列投入式液位变送器前端防护帽起保护传感器膜片的作用,也能使液体流畅地接触到膜片,防水导线与外壳密封连接,通气管在电缆内与外界相连,内部结构防结露设计。内置微型信号处理电路,可进行远程传输。具有良好的稳定性和可靠性。可广泛应用于水厂、污水处理厂、城市供水、高楼水池、水井、地热井、矿井、工业水池、油池、水文地质、水库、河流、海洋等领域的液位测量控制。




智能监控主机
RS-QXZ-M气象监控主机是一款气象站专用控制主机。该设备具有1路ModBus-RTU主站接口(可通过此接口连接我司其他类型的485变送器)、4路模拟量信号采集、1路浸水检测、4路开关量采集、2路继电器输出;该设备可通滚GPRS方式将数据上传值监控软件平台也可选配网口进行数据传输,同时该监控主机还带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等;该主机能够外接1台更大 1024*256点阵的LED屏;该主机还可具有短信报警功能,采集数据超限后可发短信进行报警,并该主机可通过短信进行远程参数配置。



太阳能供电系统


本太阳能供电系统配备35W太阳能电池板,12V ,12AH铅蓄电池(配有专用地埋箱),专用太阳能控制器组成




太阳能控制器与铅蓄电池,使用时和气象主机共同放置在防水箱中,太阳能电池板,太阳能控制器,铅蓄电池发货时均会配备防水对插先,解决客户现场不会接线的尴尬。整个太阳能供电系统可以在阳光较好的情况下,8个小时充满电,并可在持续阴雨天中续航5-7个工作日;



全天候防护箱和气象监测支架


全天候防护箱两侧多孔散热,有效降低箱内温度,避免因高温引起事故。
多角度细致防尘,顶部双坡型设计,结构牢固,有效阻挡细小微尘进入。
防水防雨,坚固耐用,采用优良不锈钢材质,经久耐用,防雨防水。
气象观测支架,按照现场实际情况可选用2m,3m不同高度纯白色立杆安装。
如下图:



视频监控系统

对于自动雨量气象站的监控系统而言,以视频实时监控的方式来集中管理各个站点的数据十分方便。由于将环境数据监控系统和视频监控合二为一,一旦有异常事件发生,环境数据监控系统自动弹出数据报警弹窗,监控人员可即时调取相关区域视频并作报警提示和处理。
自动雨量视频监控系统,我司推荐客户使用海康系列摄像头(自备),海康威视在视频处理技术和视频分析技术领域是领先的安防产品及行业解决方案提供商,拥有业内领先的自主核心技术和可持续研发能力。
我公司针对海康系列摄像头特配套研发生产了视频字符叠加器。用户可在不影响原有视频传输路径的同时,采集智能监控主机中485从站口数据,叠加在现有的视频画面上,本系统可做到环境监测数据与视频画面同步实时显示的同时,并随视频画面一并保存在硬盘录像机中,为视频溯源提供数据支撑。



中心主控系统(服务器、管理平台)

环境监控云平台是我司旨在为用户提供最便捷的服务而专门开发的网页登录平台。云平台部署于公网服务器,可方便的接入我司多种产品,客户无需具备公网IP或者域名解析服务,也无需自行架设服务器,省去了服务器的维护费用。设备到现场后用户无需再进行复杂的网络设置,便可连接到云平台,极大的节省了现场施工的时间。支持web端和手机APP端查看修改数据。




云平台特点
1、实时显示被监控现场监控设备的工作状态、运行参数;
2、能远程的对监控现场的监控设备在线调整配置参数;
3、可根据告警确认,声光提示告警;
4、告警条件及告警是否屏蔽可根据现场情况由系统管理员在线设置和修改;
5、可根据告警类型、等级、时间、位置等因素按照预定规则自动将告警通知相关人员,通知方式可包括现场声光报警、电话、手机短信或E-mail等;
6、统计查询设备的历史数据、告警记录、操作记录等,打印报表;
7、提供多级管理权限,确保系统安全;
8、有完善方便的维护、查询和统计功能;
9、自动完成在网络异常时的数据保存与主机中保存数据的二次续传恢复;
10、系统操作日志查询;
11、系统可提示设备故障告警;
12、能对被监控设备相关的信息进行管理,为系统维护人员提供全方位的信息服务。

平台web端界面展示






APP界面展示


现场安装示例
